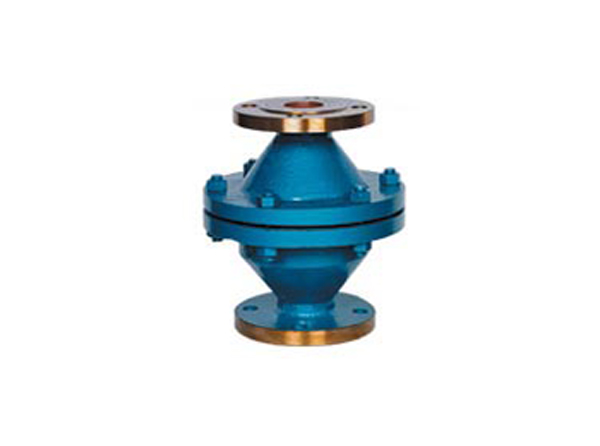

GZW-1管道阻火器
GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的An全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，Zui終使火焰流猝滅，從而達到阻火目的。
產品詳情
GZW-1阻爆燃型管道阻火器零部件材料：
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度 ℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
GZW-1阻爆燃型管道阻火器外形連接尺寸：
型 號 | 口 徑 | PN MPa | GZW-1管道阻火器外形尺寸 | 螺 栓 | ||||
K | D | DL | L | 數量(KG) | 螺紋 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
GZW-1管道阻火器的保養與維修:
為了確保阻火器的性能達到An全使用目的,對阻火器應定期檢查、保養。
1、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
